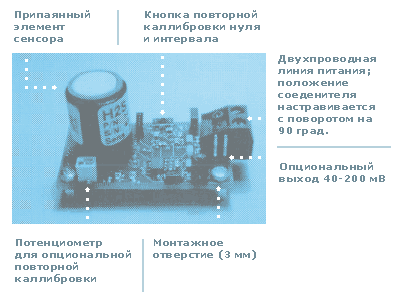

SENSORIC -Плата датчика 4-20 mA
|
| |
|
|
ОБЗОР:
* Двухпроводной выход 4-20 мА
-Питание: 10-30В
* Может применяться для всех существующих газовых сенсоров Sensoric.
-Двух- и трехэлектродные сенсоры.
-Конфигурация Sensoric Midi.
-Сенсоры с и без напряжения смещения.
* Калибровка
-Замена модуля.
-Опция калибровки в полевых условиях.
* Встроенное устройство компенсации температуры
-В зависимости от типа сенсора.
-от –40град.С до +50град.С.
|
ОБЗОР ХАРАКТЕРИСТИК: |
|
ТЕХНИЧЕСКИЕ ДАННЫЕ: |
*Выход:
4…20 мА, питание двухпроводного контура. 40…200 мВ
*Питание: От 10 до 30 В постоянного тока
*Максимальная нагрузка на контур: 700Ом
*Защита: Защита от перемены полярности. *Эквивалент в случае отсутствия
питания: Короткое замыкание через полевой транзистор (FET=ПТ).
*Диапазон рабочих токов: От 0…30 нА до 0…500µА, биполярное функционирование.
*Диапазон смещений напряжения: 0..-1500мВ
*Минимальная разрешающая способность: 0.01 мА
*Опциональная настройка нуля: Нажатие на кнопку (устраняются отрицательные
или положительные смещения).
*Повторная калибровка: Нажатие на кнопку для полномасштабной настройки
(изменение концентрации газа во всем диапазоне), опциональная ручная калибровка
с помощью потенциометра.
*Диапазон термператур: От –40…50 град.С
*Компенсация температуры: От –40…50 град.С с помощью температурного
сенсора и микропроцессора.
*Специальные характеристики: Встроенное сопротивление 10 Ом для выхода
напряжения (200 мВ = 20 мА),
Четыре монтажных отверстия (3 мм)
*Размеры: Длина 45 мм, ширина 25 мм, высота 14 мм (без сенсора).
|
| |
|
|
