УСТРОЙСТВО УПРАВЛЕНИЯ СЕНСОРНЫМ МОДУЛЕМ SENSORMODULE SCU

Чтобы сделать водород безопасным топливом

Водород будет в будущем основным топливом. Водород имеет много преимуществ, однако в то же время хорошо известно, что водород является взрывоопасным газом, если его концентрация превышает 4 объемн.%...
Более того, водород является невидимым газом, не имеет запаха и вкуса, что делает необходимым применение сенсоров для детектирования газа.

Идеальным решением для детектирования и контроля водорода в случае использования топливных элементов или любых других приложений, связанных с водородом, представляет собой модуль ATMI H2 Sensormodule, изготовленный на базе интеллектуальной технологии детектирования.

Эта уникальная технология детектирования позволяет быстро и надежно детектировать утечки водорода и, тем самым, избежать опасности взрыва из-за наличия водорода. Ниже описаны наиболее важные характеристики модуля H2 Sensormodule.

Для того чтобы усовершенствовать и дополнить возможности оптимального детектирования утечек водорода в системах с топливными элементами компания MST IT предлагает блок управления модулем Sensormodule SCU для реализации дополнительных функций контроля и управления сигналами безопасности.

Блок управления модулем Sensormodule SCU является небольшим и легко манипулируемым устройством управления, которое идеально подходит не только для мобильных, но и для стационарных приложений.

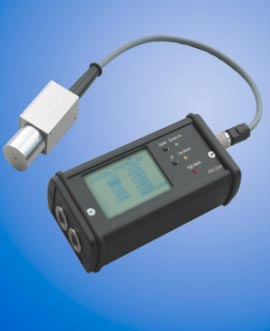

На передней панели черного металлического ящика расположены дисплей на жидких кристаллах, две управляющие клавиши и три светодиода. Могут быть установлены пять разных значений сигналов тревоги для предварительных сигналов тревоги и для основных сигналов тревоги.

Дисплей на жидких кристаллах показывает текущее детектируемое сенсором значение концентрации водорода, а также выдает визуальную и акустическую индикацию, если превышен предварительно установленный уровень для выдачи сигналов тревоги. Блок имеет по одному релейному контакту для низких и высоких уровней сигналов тревоги и может управлять максимум 7-ю модулями Sensormodules.

ПРИЛОЖЕНИЯ:
- Автомобильная промышленность
- Изготовление топливных элементов
- Топливные баки
- Изготовление и эксплуатация вилочных погрузчиков
- Автобусная промышленность
- Авиационная промышленность
- Судостроение

ХАРАКТЕРИСТИКИ
- Входы: максимум сенсорных модулей 7
H2 Sensormodule (только для интерфейса CANBus)
- Выходы: 2 реле с беспотенциальными контактами
- Небольшие размеры
- Широкий рабочий температурный диапазон
- Дисплей: LCD(жидкокристаллический дисплей) + LED(светодиоды)
- Акустические сигналы: гудок

ИНФОРМАЦИЯ ОТНОСИТЕЛЬНО ЗАКАЗОВ
Блок управления модулем Sensormodule SCU
Номер изделия(P/N): 75-0008807

Спецификации

Измерительный диапазон: *Примечание: В зависимости от спецификаций сенсорного модуля H2-Sensormodule, см.опции	от 0.01 до 1% H2 (от 100 до 10.000 ppm) от 0.01 до 2% H2 (от 100 до 20.000 ppm) от 0.01 до 4% H2 (от 100 до 40.000 ppm)
Гарантия:	12 месяцев
Температурный диапазон:	от -20 до +65^oC
Диапазон влажности:	от 10 до 80 % отн.влажности, отсутствие конденсации
Размеры (длина x ширина x высота):	100x57x35 мм
Материал корпуса:	алюминий
Дисплей:	LCD(дисплей на жидких кристаллах) + LED(светодиоды)
Подключение модуля Sensormodule:	4-х полюсный штекерный соединитель
Входной сигнал:	CANBus / 1-4V
Электропитание:	12-30 В(пост.напряжение)
Потребляемая мощность:	обычно 67 мА
Выходной сигнал:	через реле с беспотенциальными контактами
Реле 1:	Контакт для сигнала тревоги низкого уровня, нагрузка максимум 3 Ампера при постоянном напряжении 24В
Реле 2:	Контакт для сигнала тревоги высокого уровня, нагрузка максимум 3 Ампера при постоянном напряжении 24В
Сигнал 1:	Зеленый светодиод(LED) Рабочее состояние, блок SCU включен
Сигнал 2:	Желтый светодиод(LED) Сигнал тревоги низкого уровня 1 Гц
Сигнал 3:	Красный светодиод(LED) Сигнал тревоги высокого уровня 2 Гц
Сигнал 4:	Гудок, сброс
Сигнал 5:	Дисплей на жидких кристаллах(LCD) - графический дисплей
Маркировка:	CE
Сооветствует нормам:	EN 50082-2/IEC 801-3 эквивалент. VDE0843Часть2
Примечание: Все указанные величины реакции являются типичными значениями и относятся к сенсору, используемому при нормальных условиях, т.е. при температуре 20^oC, отн.влажности 40…60% и при нормальном давлении воздуха.

СЕНСОРНЫЕ МОДУЛИ H2 SENSORMODULE

Диапазон	Спецификация	Номер изделия
0.01-1 %	H2 3E 1% Sensormodule CANBus	75-0361 034 51009
0.01-2 %	H2 3E 2% Sensormodule CANBus	75-0362 034 51009
0.01-4%	H2 3E 4% Sensormodule CANBus	75-0364 034 51009

0.01-1 %	H2 3E 1% Sensormodule 1-4 V	75-0361 034 53009
0.01-2 %	H2 3E 2% Sensormodule 1-4 V	75-0362 034 53009
0.01-4%	H2 3E 4% Sensormodule 1-4 V	75-0364 034 53009

Характеристики сенсорного модуля H2 Sensormodule:
Тип сенсора: 3-х электродный электрохимический сенсор
Широкий диапазон измерения: от 0.01 до 4 % H2
Время реакции: t< 5 сек.
Низкое потребление электроэнергии: < 800 µA
Широкий температурный диапазон: от -20 до 80 °C
Небольшие размеры: 58x22x22 мм

ОПЦИИ
Блок питания
Номер продукта: (P/N) 75-0008809
Для управляющего блока модулем Sensormodule
Вход: 80-240 В переменное напряжение
Выход: 12В
